国産製造モデルでは最大のリフト能力2500kgを実現

  • 特 長
  • 製品シリーズ・諸元表
  • 製品紹介動画
  • オプション事例

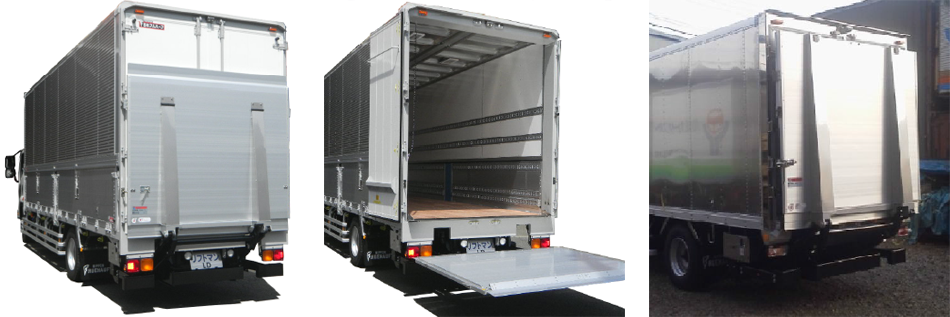

  • 堅牢なアーム構造。国内製品では最大のリフト能力。

    1500~2500kgのリフト能力。2500kgリフト能力は、日本国内製品では最大のリフト能力です。

    メインアームは、弊社が取得した特許を用いて、リンク機構の溶接組立を容易にし、堅牢なアーム構造でテールゲートリフトの昇降装置を実現しました。

    エアサス車での荷物の積み下ろし時に起こる荷台の揺れを抑える車体安定ジャッキを、テールゲートリフトの油圧機構と共用することができるオプション仕様があります。

    リンク機構にて堅牢で、スムーズな動作

    メインアーム2本と、4本の油圧シリンダーを組み合わせたリンク機構にて堅牢で、スムーズな動作ができます。

    フロアプレート用のチルト(首振り機構)シリンダーにて任意水平、自動水平の動作が可能です。

    フロアプレートはオプションにて、幅は2000~2440mm、長さは1500~2500mmと、ご要望にお応えすることが可能です。

    4トン車から大型車の25トン車までと、架装対応できる車種が豊富です。

    フロアプレートは樹脂ローラーから床面に接地するので、荷役作業時の床面を傷つけることを防止します。

    カタログダウンロード
  • LC・LD・LE型主要諸元表

    項目\型式 LC LD LE
    最大リフト能力 1500kg 2000kg 2500kg
    適用車種 4t車以上大型車
    上昇・下降時間 約20~30秒
    操作方法 リモートコントロール+トグルスイッチ
    開閉装置 自動開閉
    バッテリー電動式 DC24V
    最小~最大床面高さ 積載時900mm~空車時1420mm
    推定自重(kg) スチール 約525
    アルミ 約465
    プレート寸法 スチール 巾2000~2440mm x 長さ1520mm 巾2000~2440mm x長さ1520mm(オプション:2000mm)
    アルミ 巾2000~2440mm x 長さ1500mm 巾2000~2440mm x長さ1500mm(オプション:2000mm)
    プレート先端 自動ティルト
    キャスターストッパー有効寸法積載能力表
  • 二つ折れプレート仕様

    大型バイク、トライクルバイクなど車両サイズが大きいバイクの搬入を、安全に行うためにプレートサイズを広く確保するオプションです。

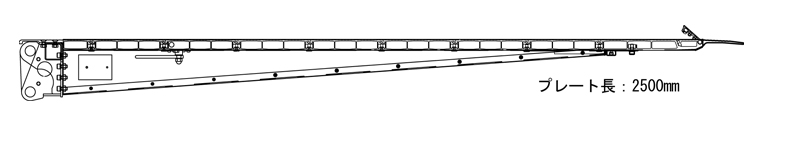

    2500mmロングプレート仕様

    精密機器の搬入など、プレート上を台車にて移動させ、最大の荷役作業エリアを確保し、荷役作業を安全に行うためのオプションです。

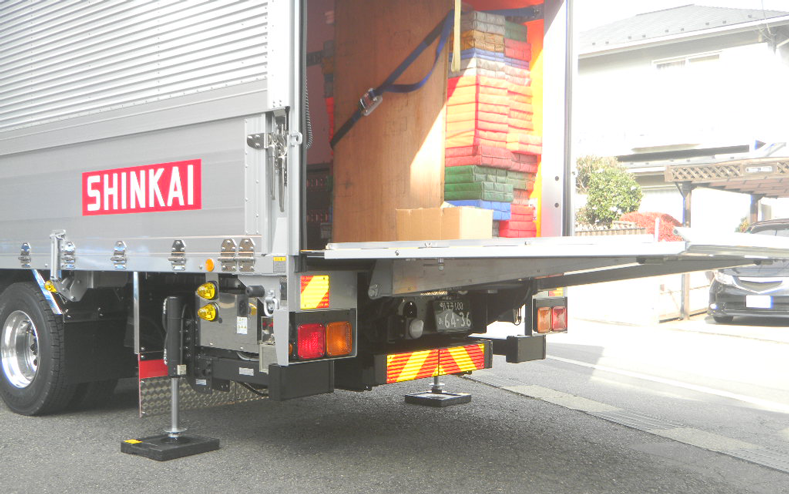

    車体安定ジャッキ一体型リフトマン仕様

    エアサス車での荷物の積み下ろし時に起こる荷台の揺れを抑える車体安定ジャッキを、テールゲートリフトの油圧機構と共用し、荷役作業の品質を向上します。

    プレート先端オプション仕様

    フロアプレートの先端と接地面との段差を低減する目的で施工します。フロアプレート長を標準より延長した場合、先端と接地面とに段差が生じますのでロングプレート又は、段差をない荷役作業では施工を対応します。
