商用車向けリフトゲートのベストセラー

  • 特 長
  • 製品シリーズ・諸元表
  • 製品紹介動画
  • オプション事例

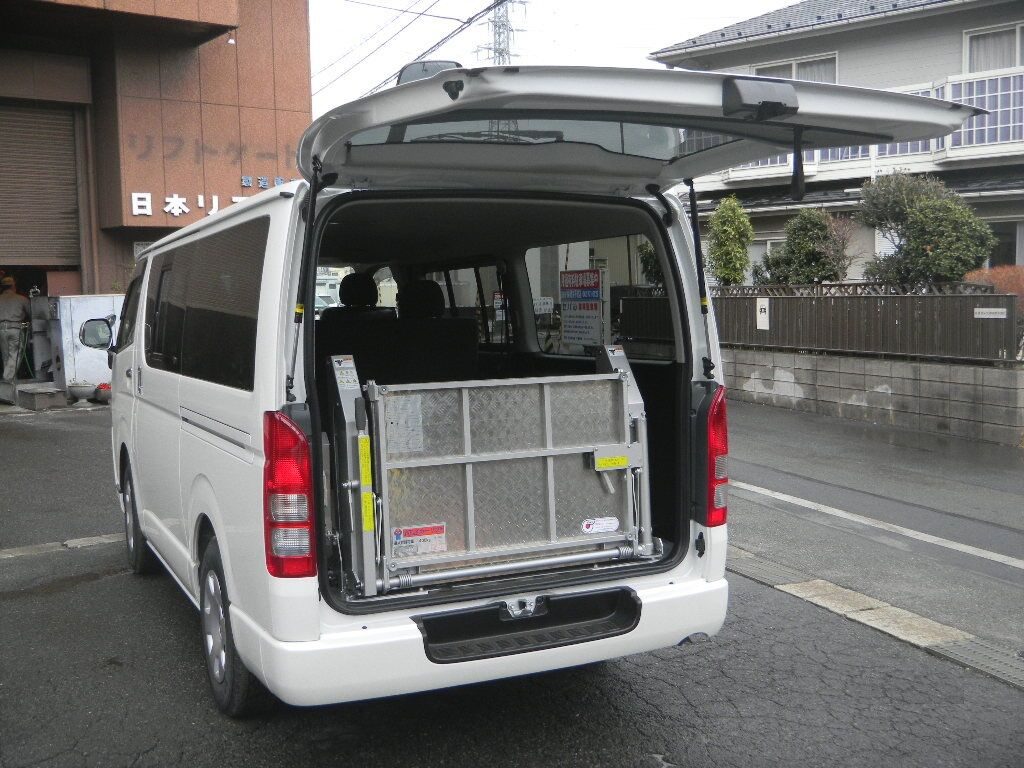

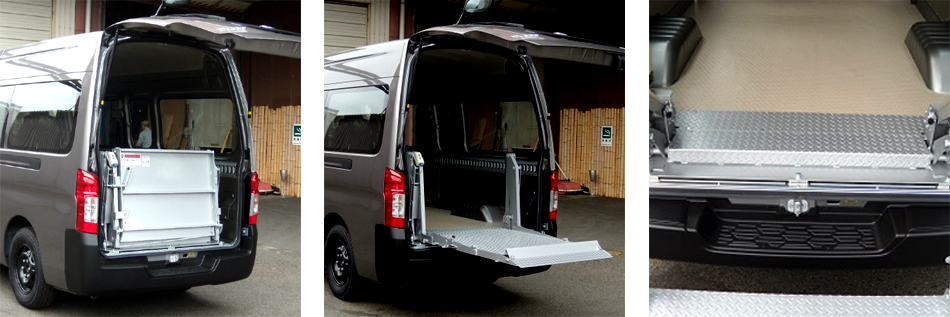

  • リフト能力400kg、車種メーカーの制限がありません。

    架装できる車種が多く、ハイエース、タウンエース、ライトエース、キャラバン、バネットと、車種メーカーの制限がありません。

    床面高さは、690mm以下(CL-3)と890mmまで(CL-4)の2種類でお客様者の車両に対応します。

    パワーユニットをコンパクトに搭載し、室内空間を広く確保しています。

    リフト能力400kgにて、医療機器、事務機器、清掃機器など搬入業務/サービスカーとして活躍できます。

    足踏み式キャスターストッパーを標準設定。台車等での荷役作業を安全に対応できます。

  • CL3/CL4型主要諸元表

    項目\型式 CL3型 CL4型
    最大リフト能力 400kg
    適用車種 ワンボックスカー(小型)
    上昇・下降時間 約8~14秒 約12~14秒
    操作方法 押しボタン式スイッチ
    バッテリー電動式 DC12・24V
    最大床面高さ 690mm 890mm
    推定自重(kg) 125kg 145kg
    プレート寸法(mm) 900×1000(二つ折り) 900×1000(二つ折り)
    格納時寸法(mm) 295x1140x160x755 295x1140x160x935
  • カスタマイズ事例(※1:CL-4のみのオプション)

    プレート長の延長

    標準長1000mmから1250mm/1400mmの延長が可能です。カスタマイズ寸法もご相談下さい。

    プレート幅の延長/短縮

    標準幅900mmから1050mm/1200mmの幅延長が可能です。カスタマイズ寸法もご相談下さい。

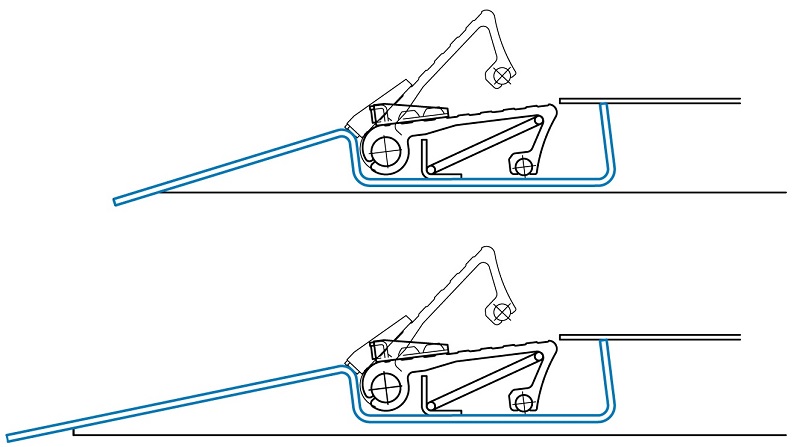

    プレート先端角度変更

    プレート先端の傾斜角を変更する為、プレート先端を延長します。

    CL-4用架台(ワンボックカー平床車用) ※1

    平床車用にリフト架装をするためにリフト取付高さを調整する架台を製作します。(キャラバン平床、ジャストローでは製作が必要です。)

    ストローク延長(1200mm/1250mm/補強)※1

    床面地上高が高い車両に対応する追加仕様です。

    ユニット移動(スイッチ/油圧ホース、コード延長3m)※1

    油圧機構のユニットを車内のお客様が希望される箇所へ設置します。

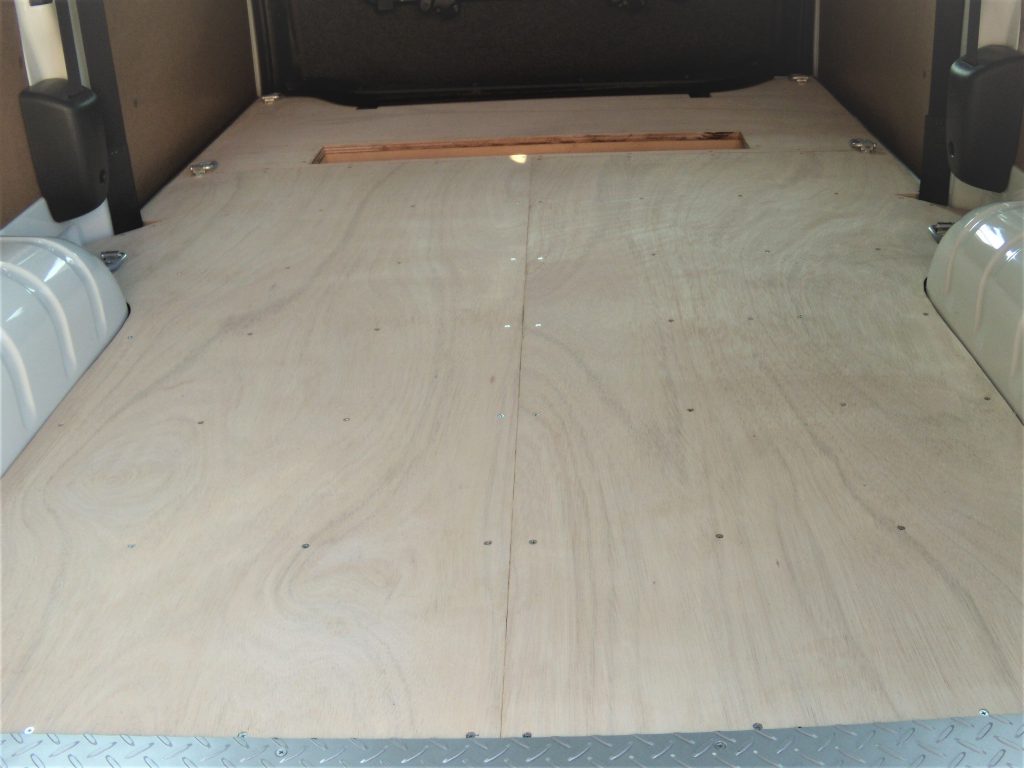

    床板張り工事

    合板にて床板張り施工を実施します。

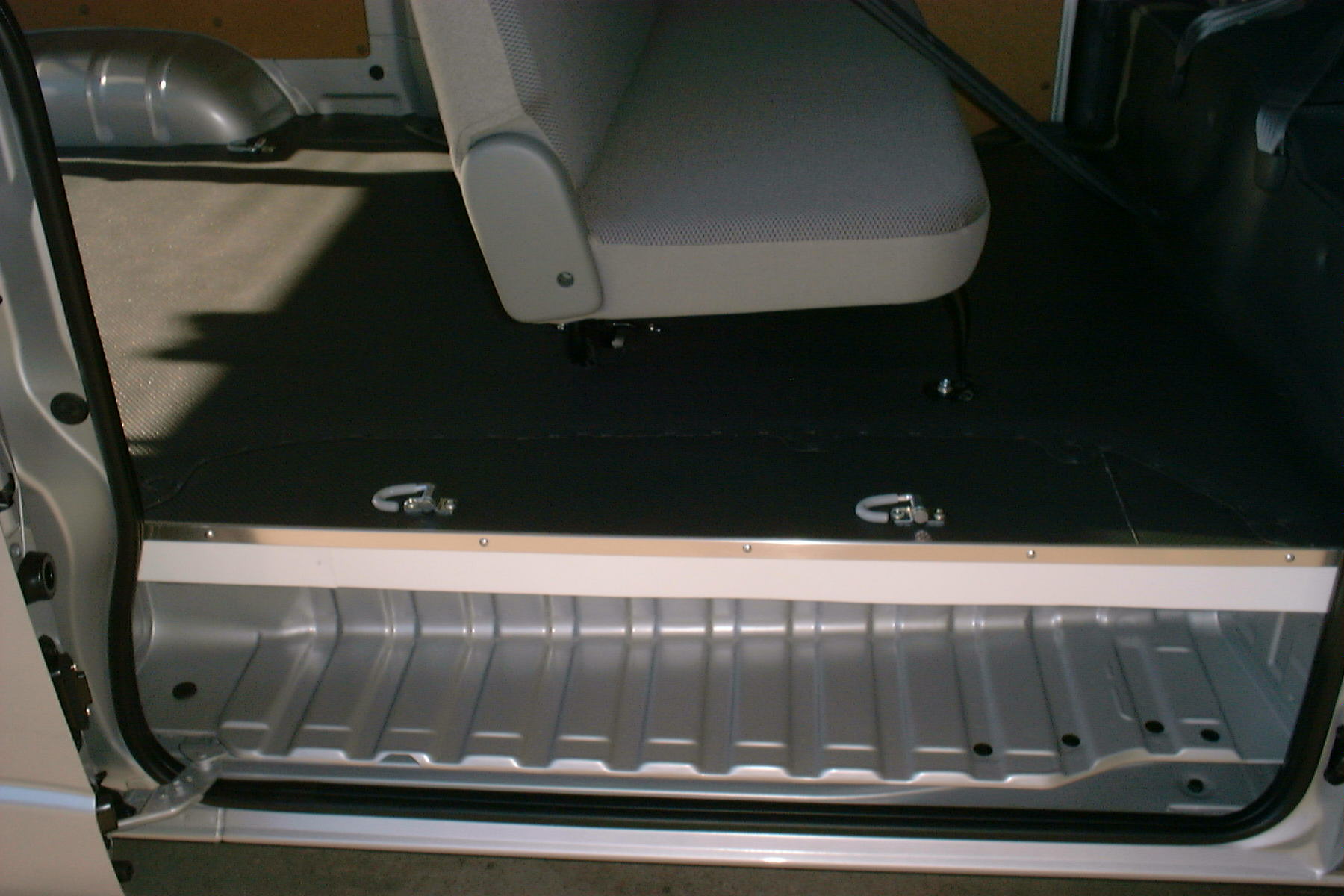

    床面ロープフック

    重量物の固定用に床面にロープフックを取付け可能です。

    壁面ロープフック

    重量物の固定用に壁面にロープフックを取付け可能です。

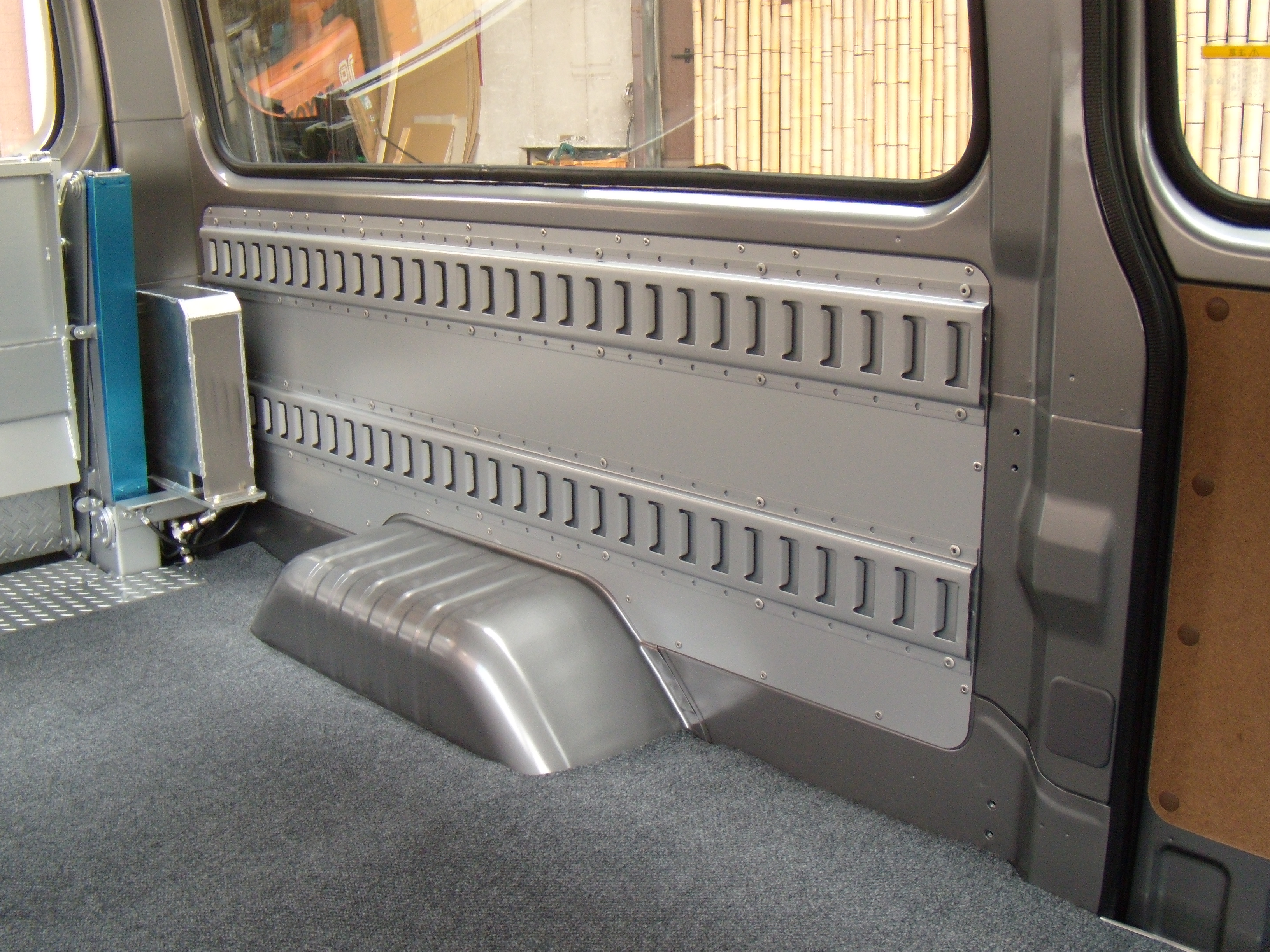

    ラッシングレール

    ラッシングベルトにて車内の積荷を固定することが可能となります。

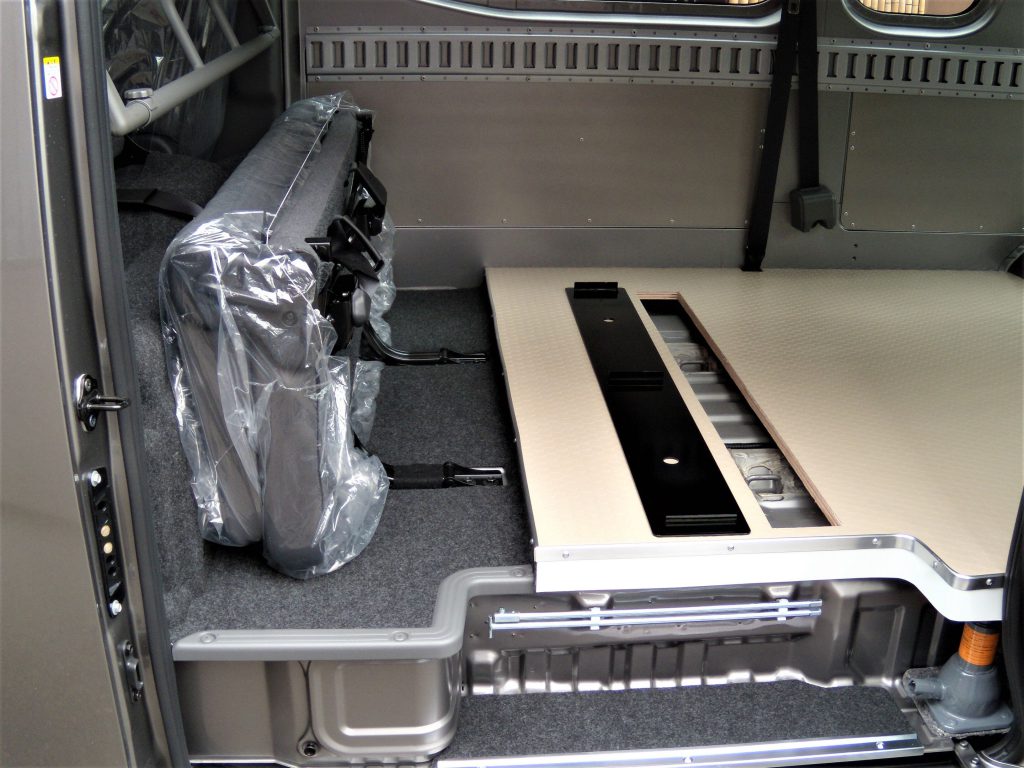

    セカンドシート仕様

    セカンドシートを床面に固定するための、床面切り欠き等の施工が可能です。

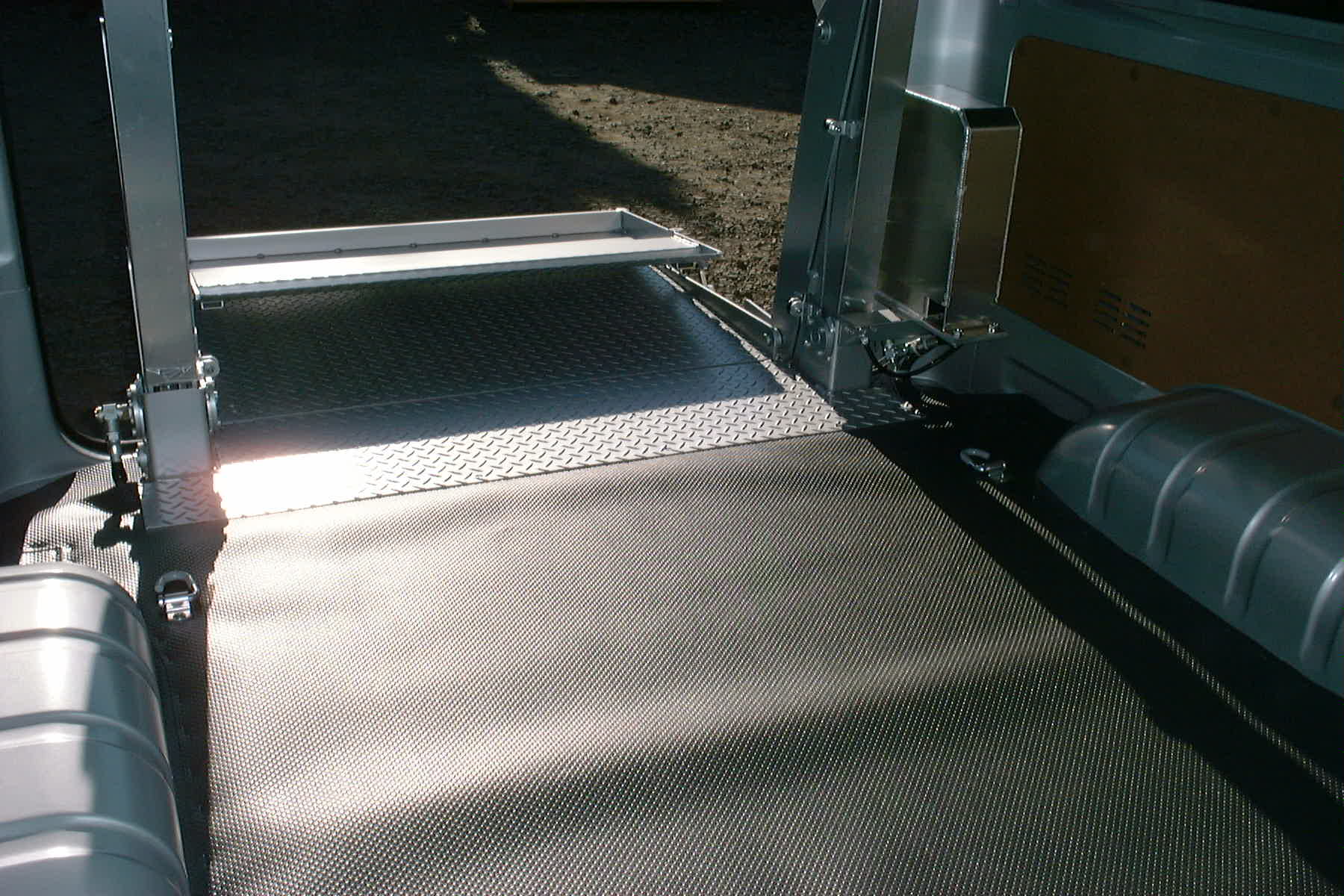

    ロンマット床材張り

    難燃性証明を取得した床材にて床材張りを施工します。ロンマット(ロンシール工業製)以外の難燃性証明を取得した床材施工も可能です。

    音声アラーム

    リフト動作時に、音声アラーム「リフトが動きます。ご注意下さい」を発報します。
