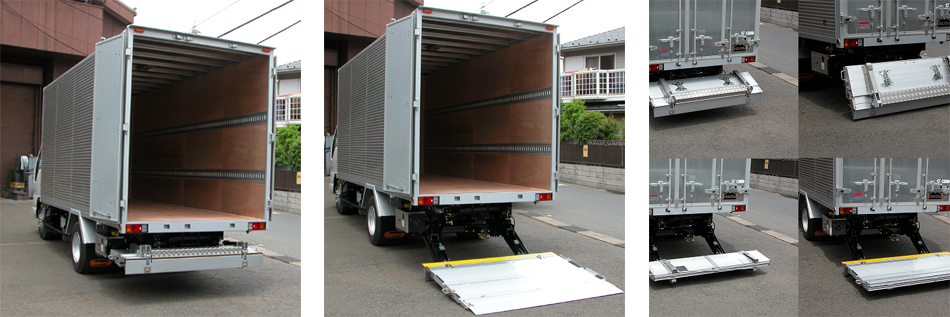

テールゲートリフト アンローダー床下格納タイプ U3A/U3B型

コンパクトな床下格納は必要な時にリフトとして活躍します。

後部ドアがいつでも開閉できるので、荷役作業のスピードアップが図れます。アルミプレートを標準化することにより、車の積載量が多くとれるように工夫しました。コンパクトな床下格納リフトは安全で使いやすく、必要な時に使えるリフトです。

床下格納 プラットホームへの装着が簡単ぴったり

アンローダー床下格納タイプ U3-A U3-B型 の特長

  • より安全のためランプ付電源スイッチを運転室内に標準装備しました。
  • 音声アラームでリフト操作時に「リフトが動きます ご注意ください」と音声で促します。夜間作業時のために減音と消音機能付です。
  • キャスターストッパー付プレートは広く安全に使用できます。
  • アルミプレートはアルマイト処理 クリアー電着塗装の二重の保護により美しく 耐久性に優れています。

低騒音BOXユニット ■低騒音BOXユニット
振動吸収リングと吸収材の適用で 低騒音を実現しました。3点スイッチとトグルスイッチ、どちらのスイッチでも操作することができます。3点スイッチは、 引き出して遠隔操作を行ったり、マグネットで鉄部分に固定することもできます。
安全器(ヒューズ付) ■安全器(ヒューズ付)
ヒューズ付き安全器をバッテリーの近くに配置しました。リフトを使用しない時、運転席内のスイッチを切ることにより電源が遮断され、いたずら防止に役立ちます。またヒューズが付いているため安全です。
キャスターストッパー ■キャスターストッパー
アルミプレートには、一体式の 足踏式キャスターストッパーを 標準設定(スチールプレートはオプション) ストッパーは分割式・分割連動式を オプションで選択できます。

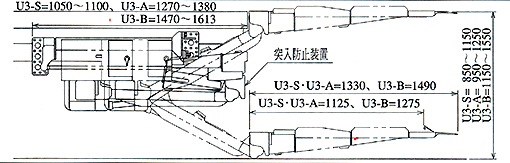

床下格納アンローダー U3-S U3-A U3-B 展開図

床下格納アンローダー U3A U3B展開図

U3-A・U3-A型 主要諸元表

項目\ 型式 U3-A1型 U3-A2型 U3-A3型 U3-B1型 U3-B2型 U3-B3型
最大リフト能力 1000kg
適用車種 中型車 中型車,広巾キャブ車~中型STDキャブ,大型車
上昇・下降時間 約10~15秒 約12~20秒
操作方法 リモートコントロール+トグルスイッチ
格納 半自動
バッテリー電動式 DC24V
最小~最大床面高さ 積載時950mm~1250mm 積載時1150mm~1550mm
推定自重(kg) 約380 約385 約390 約440 約450 約460
プレート先端 自動ティルト
キャスターストッパー 標準装備(一体式) オプション(二分割式・二分割連動式)
プレート寸法(mm) 2000 x 1330 2200 x 1330 2400 x 1330 2000 x 1480 2200 x 1480 2400 x 1480
アルミプレート標準
キャスターストッパー標準装備
キャスターストッパー有効寸法
積載能力表
U3A 能力表 U3B 能力表
