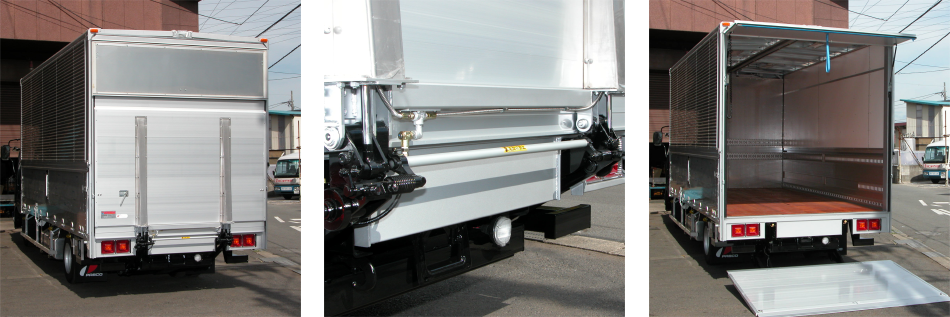

テールゲートリフト テナーリフト NN型

上限首振り傾斜機構でプラットホームへの渡し板とし荷役作業がスムーズにできます。

中型車から15トンクラスまでの荷役作業には最適なテールゲートリフトです。

リフト能力1000kgから1500kgの荷役作業に対応。

(装置型式指定取得Eマークにに対応した突入防止装置対応品です。)

テールゲートリフト 4本シリンダ+2段機構により、精密機器なども安全かつスムーズな荷役を実現


オートターン スチールプレート/アルミプレート の特長

  • プレートの開閉は押しボタンスイッチ操作により油圧で自動的に行います。
  • 上限首振り傾斜機構(リンクハンドルにより両方のリンクをレバーで操作できます。)
  • 自動ティルト機能
  • プレートロック機構(スチールプレートはオプション)
  • プレート途中傾斜防止機構
  • アルミプレートはアルマイト処理、クリアー電着塗装の二重の保護により、より美しく耐久性に優れています。
  • 下降流量制御弁機構 – プレートの下降速度を一定に制御します。
  • 装置型式指定取得(Eマーク)に対応した突入防止装置対応品です。

ハンドターン アルミプレート の特長

  • プレートに内蔵されたバランススプリングにより開閉操作を手動で行えます。


低騒音BOXユニット ■低騒音BOXユニット
振動吸収リングと吸収材の適用で 低騒音を実現しました。3点スイッチとトグルスイッチ、どちらのスイッチでも操作することができます。3点スイッチは、 引き出して遠隔操作を行ったり、マグネットで鉄部分に固定することもできます。
安全器(ヒューズ付) ■安全器(ヒューズ付)
ヒューズ付き安全器をバッテリーの近くに配置しました。リフトを使用しない時、運転席内のスイッチを切ることにより電源が遮断され、いたずら防止に役立ちます。 またヒューズが付いているため安全です。
キャスターストッパー ■キャスターストッパー
アルミプレートには、一体式の 足踏式キャスターストッパーを 標準設定(スチールプレートはオプション) ストッパーは分割式・分割連動式を オプションで選択できます。


NNA・NNB・NNC型主要諸元表

項目\型式
NNA型 NNB型
最大リフト能力 1000kg 1000kg
適用車種 中型車~5t車 中型車~15t車
上昇・下降時間 約20~30秒
操作方法 リモートコントロール+トグルスイッチ
開閉装置オートターン,バーターン 自動開閉
開閉装置ハンドターン 手動開閉
バッテリー電動式 DC24V
最小~最大床面高さ 800mm~1200mm 950mm~1550mm
着地時自動ティルト 自動ティルト
オートターンスチールプレート NNA-A1 NNA-A2 NNB-A3 NNB-A4
標準スチールプレート寸法(mm) 1820×1300 2200×1300 2200×1400 2440×1400
本体含む推定自重(kg) 405 425 445 465
オートターンアルミプレート NNA-AA1 NNA-AA2 NNB-AA3 NNB-AA4
アルミプレート寸法(mm) 1820×1250 2200×1250 2200×1250 2440×1500
本体含む推定自重(kg) 377 390 412 425
ハンドターンアルミプレート NNA-H1 NNA-H2 NNB-H3 NNB-H4
アルミプレート寸法(mm) 1820×1250 2200×1250 2200×1250 2440×1500
本体含む推定自重(kg) 377 390 390 395
キャスターストッパー有効寸法積載能力表 NNA 能力表 NNB 能力表

項目\型式
NNC型
最大リフト能力 1500kg
適用車種 中型車~15t車
上昇・下降時間 約20~30秒
操作方法 リモートコントロール+トグルスイッチ
開閉装置オートターン,バーターン 自動開閉
開閉装置ハンドターン 手動開閉
バッテリー電動式 DC24V
最小~最大床面高さ 950mm~1550mm
着地時自動ティルト 自動ティルト
オートターンスチールプレート NNA-A5 NNA-A6
標準スチールプレート寸法(mm) 2200×1520 2440×1520
本体含む推定自重(kg) 465 485
オートターンアルミプレート NNB-AA5 NNB-AA6
アルミプレート寸法(mm) 2200×1500 2440×1500
本体含む推定自重(kg) 412 425
ハンドターンアルミプレート - -
アルミプレート寸法(mm) - -
本体含む推定自重(kg) - -
キャスターストッパー有効寸法積載能力表 NNC 能力表
